Kwa-metòd korelasyon pou teknoloji mezi koule ultrasons

Kòm yon enstriman ki pa-kontak,mèt koule ultrasonsgen yon pakèt aplikasyon nan anpil jaden endistriyèl. Gen anpil metòd mezi pou mèt koule ultrasons. Chapit sa a prezante aplikasyon kwa-metòd korelasyon an nan mèt koule ultrasons, epi tou etidye ak simulation kwa-metòd korelasyon an. Pou rezoud presizyon mezi ultrasons koule mèt prensip pdf, depi metòd tradisyonèl diferans faz la fasil afekte pa entèferans siyal bri, kidonk afekte presizyon mezi a, li pwopoze pou sèvi ak metòd diferans faz la kòm metòd mezi debaz, epi ajoute prensip korelasyon, algorithm entèpolasyon ak algorithm mwayèn pou amelyore prensip anti-{5} ak presizyon entèferans li yo. pdf.

Metòd pou mezire vitès koule lè l sèvi avèk ultrasons kwa -korelasyon flowmeters baze sou prensip la nan refleksyon ultrasons: lè l sèvi avèk de pulsasyon youn apre lòt, se mouvman an nan patikil detèmine pa analize delè a ant siyal yo backscatered ki te pwodwi nan yon volim defini. Volim sa a konsidere kòm yon volim silenn-kòn, epi karakteristik li yo gen rapò ak karakteristik Capteur a.

Capteur mèt koule a emèt pulsasyon ultrasons nan yon ang fiks pou eskane materyèl meditativ (mikwopartikul, mineral, oswa bul) nan dlo lapli ak dlo ize, ekonomize eko ki kapab lakòz kòm imaj oswa modèl eko. Apre kèk milisgond, yon dezyèm eskanè fèt, epi imaj oswa modèl eko ki kapab lakòz yo sove tou. Paske materyèl meditativ yo deplase synchrone ak dlo lapli ak dlo ize mwayen, pozisyon materyèl meditativ yo ka idantifye lè w konpare relasyon ki genyen ant de imaj oswa modèl ki sanble, konsa detekte ak kalkile vitès koule a.

Lè nou konsidere ang gwo bout bwa a ak to repetisyon batman kè ultrasons, vitès jiska 16 kouch patikil minit nan likid la ka mezire dirèkteman atravè distribisyon espasyal, kidonk dirèkteman kalkile gwo -presizyon tiyo kwa- vitès koule nan seksyon: lè vitès koule a se<1m/s, the measurement inaccuracy is ±0.5% + 5mm/s of the measured value; when the flow velocity is >1m / s, inexactitude mezi a se ± 1% nan valè a mezire. Sa a se tou rezon prensipal poukisa presizyon mezi kwa -debimèt korelasyon an pi wo pase sa yo ki nan flowmeter Doppler la. Prensip mezi a montre nan figi a.

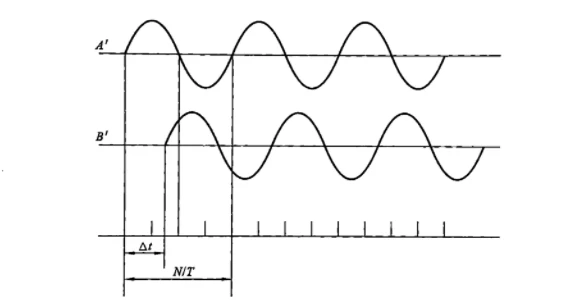

Figi a montre diferans tan ant pwopagasyon en ak en nan yon likid, ki ka mezire lè l sèvi avèk metòd diferans faz la.

Kantite fizik la mezire pa metòd diferans faz la se diferans faz ant de seri siyal. Lè yon batman (venn) kontini à oswa yon batman (venn) ak yon peryòd tan ki emèt, yon diferans faz ap pwodwi ant siyal de ansanm de sondes à resevwa, ak diferans faz sa a reflete grandè vitès likid koule a.

Aplikasyon kwa-metòd korelasyon an nan metòd diferans faz la sitou reflete nan aspè sa yo:

Nan mezi diferans faz, de siyal ka gen konpanse tanporèl oswa espasyal. Metòd korelasyon kwa-kalkile resanblans de siyal yo nan diferan delè, jwenn valè reta ki maksimize korelasyon an, konsa detèmine konpanse relatif ant siyal yo. Pou egzanp, nan mèt koule ultrasons, yo jwenn diferans nan tan ant en ak en siyal ultrasons lè l sèvi avèk korelasyon kwa -, ak diferans nan faz Lè sa a, sòti.

Siyal reyèl-monde yo souvan afekte pa entèferans bri, epi metòd korelasyon kwa-dijan pou bri. Lè yo kalkile korelasyon ki genyen ant de siyal, eleman bri yo anile pasyèlman pandan pwosesis korelasyon an, pandan y ap konsève enfòmasyon itil (tankou relasyon faz). Pa egzanp, nan tès bri faz, kwa-metòd korelasyon an ka elimine bri ki entwodwi pa sistèm mezi a, mete aksan sou karakteristik bri faz nan siyal la mezire.

info-500-521

Pozisyon pik fonksyon korelasyon kwa-koresponn ak diferans faz ant siyal yo. Pou siyal ki gen menm frekans men diferan faz, metòd korelasyon kwa-ka konvèti delè tan an nan yon diferans faz lè w jwenn delè ki koresponn ak pik la. Pou egzanp, nan kominikasyon san fil oswa sistèm rada, mezire diferans nan faz nan siyal lè l sèvi avèk kwa-korelasyon ka itilize pou aplikasyon pou tankou pwezante, ranje, oswa senkronizasyon.

Nan sistèm mezi miltichanèl, kwa-korelasyon ka itilize pou analize relasyon faz ant siyal ki soti nan diferan chanèl. Pou egzanp, nan yon analizè bri faz, siyal la mezire divize an plizyè chanèl pou pwosesis korelasyon kwa -, ki ka amelyore presizyon mezi ak sansiblite pandan y ap elimine diferans bri ant chanèl yo.
