Se konsa, ou te envesti nan yonmèt koule ultrasons. Bon chwa -pa gen okenn pati k ap deplase, antretyen minim, presizyon desan soti nan bwat la. Men, men bagay pèsonn pa vrèman di ou davans: presizyon ou wè nan fèy espesifikasyon an? Sa a nan kondisyon ideyal yo. Plant ou a pa ideyal. Tiyo ou yo pa ideyal. Pa gen anyen ki janm ye.
Ann pale sou sa ki aktyèlman afekte lekti ou yo ak sa ou ka fè sou li.
Pwoblèm nimewo Reynolds (ak poukisa li enpòtan plis pase ou panse)
Isit la se kote bagay yo vin enteresan. Mèt koule ultrasons la pa mezire koule dirèkteman -li mezire diferans tan ant vag ultrasons vwayaje en ak en. Matematik la sipoze yon sèten pwofil vitès atravè seksyon kwa-tiyo a. E pwofil sa? Li chanje dapre yon bagay ki rele nimewo Reynolds.
Lè Re anba 2300, ou gen koule laminar. Likid la deplase nan kouch lis, paralèl. Pwofil vitès la sanble yon parabòl-pi rapid nan sant la, zewo nan mi yo. Pi wo pase 4000? Sa a se koule ajite, ak pwofil la plati anpil. Ant 2300 ak 4000 se zòn tranzisyon gòch sa a kote koule a pa ka byen fè lide li sa li vle ye.
Poukisa sa gen pwoblèm? Paske mèt ou ap kalkile vitès an mwayèn ki baze sou sa chemen an ultrasons "wè." Si li kalibre pou koule ajite men w ap kouri laminar, ou pral jwenn yon nimewo mal. Peryòd.
Distribisyon vitès nan kondisyon laminè swiv yon modèl parabolik kote vitès liy santral la ka de fwa vitès mwayèn. Nan koule ajite, pwofil la pi plat -vitès liy santral la se sèlman apeprè 1.2 fwa mwayèn. Sa se yon gwo diferans lè w ap eseye frape ±1% presizyon.
Koefisyan koreksyon vitès koule
Sa a se faktè koreksyon K ke pèsonn pa vle pale sou paske matematik la vin lèd vit.
Metòd tan transpò ultrasons la mezire vitès sou yon kòd espesifik atravè tiyo a. Sa a se pa vitès mwayèn ou bezwen pou kalkil koule volumétrique. Ou bezwen yon koyefisyan koreksyon pou konble diferans sa a.
Pou kondisyon ajite, relasyon anpirik la sanble yon bagay tankou:
K=1.119 - 0.011×lg(Re)
Pou koule laminar, li se yon ekwasyon diferan antyèman:
V̄=KVₗkote Re > 10⁵
Ak pou Re <10⁵:
V̄=[1.119 - 0.011×lg(Re)]Vₗ=KVₗ
Pwen an se -firmware kontè w la pwobableman gen kèk konpansasyon ki bati-, men li fè sipozisyon sou kondisyon koule ou yo. Si sipozisyon sa yo mal, se konsa lekti ou. Gen kèk nan mèt yo pi entelijan kite ou antre viskozite likid la epi ajiste otomatikman. Pifò pa fè sa.
Kondisyon pou tiyo dwat: Règ 10D/5D
Ou te pwobableman tande yon sèl sa a: enstale mèt la ak 10 dyamèt tiyo nan kouri dwat en ak 5 dyamèt en. Li enprime nan chak manyèl enstalasyon. Ki sa yo pa mete aksan sou ase se ke sa a se laminimòmpou kondisyon rezonab pwòp.
Gen yon ponp en? Ajoute plis. Valv? Plis. De koud nan plan diferan? Ou ta ka bezwen 30D oswa plis anvan pwofil koule a etabli ase pou mezi egzat.
Men sa k ap pase si ou inyore sa a: pwofil vitès la vin asimetri oswa gen eleman toubiyon. Chemen à moyennes yon bagay ki pa repwezante tout bon mwayen flux. Ou jwenn yon nimewo, asire w. Jis pa youn nan dwa.
Mwen te wè enstalasyon kote yon moun shoved mèt la dwa apre yon valv kontwòl paske "se kote ki te gen espas." Lekti yo te koupe pa 8%. Uit pousan. Sou yon aplikasyon transfè gad.
Konpansasyon Tanperati-Faktè neglije a
Vitès son nan likid ou a pa konstan. Li varye ak tanperati. Epi depi kontè ultrasons ou a se fondamantalman mezire tan, nenpòt erè nan vitès son tradwi dirèkteman nan erè koule.
Relasyon an se apeprè:
C=C₂₀(1 + bT)
Ki kote C₂₀ se vitès son an nan tanperati referans (anjeneral 0 degre oswa 20 degre), b se koyefisyan tanperati pou likid espesifik ou a, ak T se tanperati aktyèl la.
Pifò mèt modèn gen detèktè tanperati ki bati pous. Bon. Men, èske yo kalibre? Ki lè yo te tcheke dènye? Capteur ki chita nan yon thermowell fè eksperyans lag tèmik. Pandan kondisyon pasajè, lekti tanperati a ta ka plizyè degre nan tanperati likid aktyèl la.
Pou aplikasyon ki gen gwo-presizyon, ou pral vle verifye konpansasyon tanperati ou a aktyèlman ap travay jan sa vle di. Yon erè 10 degre nan lekti tanperati a ka jete mezi koule ou pa 1-3% depann sou likid la.
Transducer Enstalasyon Ang ak Couplage
Sa a se plis nan yon pwoblèm jaden pase yon pwoblèm konsepsyon, men li enpòtan.

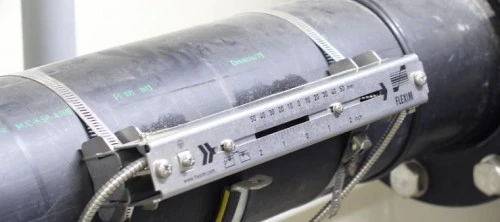

Transducteurs ultrasons yo bezwen jisteman aliyen. Sou kranpon-sou mèt, kouple ki genyen ant transducer ak miray tiyo a se kritik. Espas lè, sifas tiyo korode, penti, rouye-nenpòt nan sa yo ka diminye siyal la oswa kreye refleksyon fo.
Pou transducteurs mouye, ang enstalasyon an detèmine kote gwo bout bwa a ultrasons kwaze koule a. Yon kèk degre koupe, epi w ap mezire yon kòd ki pa reprezante dyamèt ou panse li fè.
Mèt aliye soti nan faktori a anjeneral byen. Li nan enstalasyon yo jaden ak retrofits kote bagay yo ale sou kote.
Kalite Siyal ak Anviwònman Akeri
Pifò mèt ultrasons gen kèk kalite endikatè bon jan kalite siyal. Peye atansyon sou li.
Fòs siyal ki ba vle di mèt la ap lite pou detekte diferans tan transpò piblik la avèk presizyon. Sa ka rive akòz bul lè oswa gaz antre, solid ki sispann atenue siyal la, degradasyon kondisyon miray tiyo a, ak espas transducer ki pa kòrèk sou kranpon-sou enstalasyon yo.
Mèt segondè-pèmèt ou ajiste paramèt benefis yo pou konpanse. Men, manivèl moute benefis la tou anplifye bri. Genyen yon kote ki dous, epi jwenn li pafwa mande esè ak erè.
Pwopriyete likid ou pa ka inyore
Mèt à travay anpil sou pwòp, likid omojèn. Men, pwosesis endistriyèl reyèl yo pa toujou pwòp oswa omojèn.
Ti boul gaz entrained gaye ak absòbe enèji ultrasons. Menm 1-2% gaz pa volim ka lakòz pwoblèm. Solid ki sispann fè menm bagay la, menm si efè a depann anpil sou gwosè patikil ak konsantrasyon. Likid ki gen anpil gluan gendwa pa devlope pwofil vitès espere, espesyalman nan pousantaj koule ki ba kote ou gen plis chans yo dwe nan rejim laminè oswa tranzisyon.
Konnen likid ou. Si kondisyon yo chanje pandan sezon oswa ak sik pwodiksyon, presizyon ou pral chanje tou.
Chemen milti-chemen kont yon sèl-: lè li vo ajou a
Mèt sèl-chemen yo pi bon mache ak pi senp. Yo voye yon sèl gwo bout bwa atravè tiyo a epi yo rele li yon jou. Presizyon an depann anpil de mezi sèl sa a ki reprezante mwayèn vre.
Mèt milti-chemen itilize 2, 4, oswa menm plis chemen acoustic nan diferan pozisyon kòd. Yo matematikman entegre sa yo pou jwenn yon pi bon apwoksimasyon pwofil vitès aktyèl la. Rezilta a? Pi bon presizyon menm ak kondisyon koule detounen.
Si w ap eseye peze chak dènye dizyèm nan yon pousan nan mezi ou, milti-chemen se chemen an. Pou kontwòl pwosesis jeneral kote ±2% bon, yon sèl-chemen anjeneral fè travay la.
Verifikasyon regilye ak Kalibrasyon
Isit la nan yon chèk reyalite: tout mèt koule flote sou tan. Mèt ultrasons mwens pase pifò, depi pa gen okenn mete mekanik, men yo pa iminitè.
Aje transducer, derive elektwonik, chanjman mi tiyo soti nan korozyon oswa depo -sa yo tout afekte presizyon. Presizyon nan fèy espesifikasyon se pou yon nouvo, byen enstale, byen konsève mèt.
Ki jan ou verifye? Opsyon yo enkli voye mèt la nan yon laboratwa kalibrasyon (chè, mande pou retire), lè l sèvi avèk yon mèt mèt an seri pou konparezon (pratik pou aplikasyon likid), ak gravimetrik oswa volumetrik pwouve (estanda lò men souvan Inposibl).
Omwen, tandans done dyagnostik ou yo. Fòs siyal tonbe sou tan? Envestige. Tan transpò yo ap flote? Yon bagay ap chanje.
Liy anba a
Mèt koule ultrasons ka ekstrèmman egzat-0.5% oswa pi bon nan kondisyon ideyal. Men, reyalize ak kenbe presizyon sa a mande atansyon sou enstalasyon, kondisyon pwosesis, ak verifikasyon kontinyèl.
Pi gwo erè mwen wè? Pratik enstalasyon pòv inyore kondisyon kouri dwat, neglije konpansasyon tanperati, ak asepte kalibrasyon faktori a toujou valab apre ane sèvis.
Jwenn bagay sa yo byen, epi w ap jwenn presizyon ou peye pou. Sote yo, epi ou ta ka kòm byen te achte yon mèt pi bon mache.
