Mèt koule plak orifis rete youn nan aparèy prensipal ki pi lajman itilize nan mezi koule endistriyèl. Yo senp, solid, pa chè, byen dokimante nan estanda entènasyonal yo, ak pwouve atravè likid, gaz, ak vapè. Men, "plak orifis" se pa yon sèl aparèy. Fòm nan twou, kwen inlet la, ak fonksyon an gen entansyon tout chanje fason yon plak konpòte nan yon liy reyèl, epi chwazi yon fason ki mal pou yon sal, gluan, oswa de-faz likid se youn nan kòz ki pi komen ak pi evite nan presyon diferans enstab ak lekti koule derive.
Gid sa a eksplike ki jan kalite plak orifis prensipal yo diferan, ki kote yo itilize yo chak, ki jan enjenyè aktyèlman chwazi ant yo, ak ki estanda ak done ou bezwen anvan gwosè. Si w ap toujou deside ant teknoloji olye ke ant estil plak, li ede tou kòmanse soti nan yon pi lajapèsi sou kalite prensipal mèt kouleanvan diminye.
Ki sa ki se yon mèt koule plak orifis?
Yon mèt koule plak orifis se yon presyon diferans (DP) mèt koule. Yon plak mens ak yon twou jisteman machin sere ant brides nan tiyo a. Kòm likid la akselere nan twou ki pi piti a, presyon estatik li yo tonbe. Diferans presyon atravè plak la monte ak apeprè kare to koule a, kidonk mezire diferans sa a pèmèt koule a dwe kalkile. Relasyon ki genyen ant presyon diferans ak koule se youn nan estanda ametòd yo itilize pou kalkile koule tiyo.
Koyefisyan egzeyat ki lye DP ak koule depann de nimewo Reynolds, rapò beta (dyamèt twou divize pa dyamèt anndan tiyo), ak aranjman pou tape presyon an. Depandans sa a se jisteman poukisa plizyè estil plak diferan egziste olye pou yo yon sèl plak inivèsèl.
Yon pwen mezi orifis konplè anjeneral gen ladan:
- Eleman prensipal la (plak orifis la) ak brides orifis oswa yon mèt kouri
- Tappings presyon en ak en
- A transmetè presyon diferanskòm aparèy segondè
- Si ou vle konpansasyon tanperati ak presyon, enpòtan pou gaz ak vapè
- Yon òdinatè koule, endikatè, PLC, oswa DCS pou montre ak totalize koule
Fòs yo se senplisite mekanik, pa gen okenn pati k ap deplase, pri ki ba, yon pakèt gwosè tiyo trè laj, ak dè dekad done pèfòmans estanda. Echanj prensipal-yo se pèt presyon pèmanan (ki pa ka refè), yon modès koule koule, ak sansiblite nan bon jan kalite enstalasyon ak kondisyon likid.

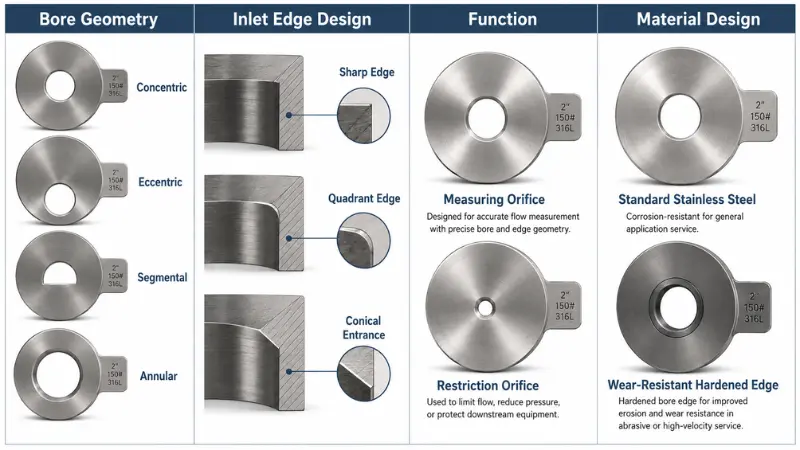

Ki jan kalite plak orifis yo klase?
Yon sous souvan konfizyon se trete chak "kalite" kòm menm kalite chwa. Nan pratik, plak orifis yo dekri ansanm kat dimansyon endepandan, ak yon sèl plak ka chita sou tout kat nan yon fwa.
| Aks klasifikasyon | Opsyon komen yo | Ki sa li dekri |
|---|---|---|
| Bore jeyometri ak pozisyon | Konsantrik, inik, segmental, annulaire | Ki kote ak ki fòm ouvèti a |
| Inlet kwen / konsepsyon antre | Kwen byen file (kare), kwen kadran, antre konik | Ki jan likid la kontra nan twou a, ki enpòtan nan nimewo Reynolds ki ba |
| Fonksyon | Mezire orifis, orifis restriksyon | Kit plak la mezire koule oswa kontwole presyon ak koule |
| Sèvis ak konsepsyon materyèl | Konstriksyon estanda, ki reziste - | Estrateji materyèl yo itilize pou siviv devwa abrazif oswa erozif |
Pa egzanp, yon plak ki reziste -pote ka toujou gen yon twou konsantrik ak yon kwen byen file. "Usure-rezistan" dekri estrateji materyèl la, pa fòm twou a. Kenbe rach sa yo separe fè tout pwosesis seleksyon an pi pwòp.
Kalite prensipal yo nan mèt koule orifis plak
Konsantrik (estanda) plak orifis
Yon twou wonn ki santre nan tiyo a. Sa a se default pou sèvis pwòp, yon sèl faz-ak konsepsyon ki pi dirèkteman kouvri pa estanda entènasyonal yo. Nan likid pwòp kesyon seleksyon reyèl yo anjeneral rapò beta ak turndown ki nesesè yo, pa fòm nan twou. Feblès li se sèvis sal: solid, kondansasyon, oswa bul gaz ka kolekte nan plak la, ak mete kwen piti piti chanjman koyefisyan an, kidonk li se yon pòv premye chwa pou fouling oswa likid abrazif.
Plak orifis eksantrik
Yon twou wonn konpanse soti nan sant la. Ouvèti a plase ba pou likid ki pote solid, kidonk patikil yo pase, oswa wo pou liy gaz ak vapè ki ka lage kondansasyon, kidonk drenaj likid olye ke pisin. Avèk yon plak inik oryantasyon ansekonsepsyon an: enstale konpanse a sou move bò a epi pwòp tèt ou-drenaj la oswa pwòp tèt ou- benefis vantilasyon an pèdi nèt. Direksyon koule ak pozisyon twou yo ta dwe make klèman sou tab la plak.
Plak orifis segmantal
Ouvèti a gen fòm tankou yon segman sikilè ki chita byen ba nan twou a, kidonk boue ak solid ki sispann pase san yo pa bati yon baraj nan pati anba a nan tiyo a. Li se chwa abityèl lè depozisyon anba a se mòd echèk w ap desine kont, tankou sispansyon, dlo sal, ak fib oswa sediman-kouran ki chaje. Li diminye risk pou branchement konpare ak yon plak konsantrik men li plis espesifik aplikasyon -e li bezwen yon gwosè atansyon.
Plak orifis kwen kadran
Yon antre awondi, ka -sèk olye de yon kwen kare byen file. Pwofil awondi a kenbe koyefisyan egzeyat la estab nan nimewo Reynolds ki ba, kote yon plak -bò byen file vin enprevizib. Li adapte ak likid gluan pwòp tankou lwil lou, siwo, ak pwodwi chimik gluan, ak liy ki ba-vitès. Pou viskozite ekstrèm ki pouse pi lwen pase ranje konfòtab yon plak orifis, deplasman pozitif-mèt koule oval Kovèti pouyo souvan yon pi bon anfòm pase nenpòt aparèy DP.
Plak orifis antre konik
Yon inlet conique 45-degre ki pwolonje pèfòmans ka itilize pou menm pi ba nimewo Reynolds pase yon kwen kadran. Sa a se yon chwa espesyalis pou likid trè gluan oswa vitès koule trè ba, kote koyefisyan yon plak kare-bò tou senpleman pa ka fè konfyans. Se pa bon zouti pou dlo pwòp òdinè, gaz, oswa vapè, kote yon plak ki pi senp se pi bon mache ak menm jan egzat.
Plak orifis restriksyon
Yon orifis restriksyon se pa yon aparèy pou mezire. Travay li se lage presyon oswa koule bouchon pou pwoteksyon ponp, kontwòl sèvis piblik, sèvis anti-vag, oswa diminye presyon milti-etap, pa pwodwi yon siyal DP kalibre. Prekosyon kritik la se dissipation enèji: yon gwo gout presyon yon sèl etap-ka flache oswa kavite yon likid, oswa toufe yon gaz nan vitès sonik, ki pwodui bri, vibrasyon, ak ewozyon. Se poutèt sa, sèvis gwo-goutte yo souvan itilize plak restriksyon plizyè-twou oswa plizyè-etap espesyalman pou kenbe chak etap anba papòt kavitasyon oswa toufe. Pa enstriman yon orifis restriksyon epi li DP li kòm koule sof si li te fèt ak kalibre pou sa.
Anile (bag) orifis plak
Flow pase nan yon espas annulaire alantou yon disk santral olye ke nan yon twou santral. Li se yon konsepsyon mwens komen, plis espesyalize pafwa aplike kote solid oswa pwofil vitès ki pa-idéal pwoblèm yon plak konvansyonèl. Paske li pa soti nan jeyometri ki pi estanda yo, trete li kòm yon solisyon pwojè-espesifik, souvan manifakti-kalibre olye ke yon aparèy mezi default.
Mete -desen plak orifis ki reziste
Sa a se yon estrateji materyèl ak konstriksyon olye ke yon jeyometri separe. Alyaj ki fè tèt di toujou, bor carbure tengstèn, oswa plak ki pi epè ewozyon-ki reziste sou yon plak konsantrik, inik oswa segmantè pou siviv gaz ki chaje ak patikil-, sispansyon abrazif, oswa transpò solid pousyè. Li achte lavi sèvis ak estabilite koyefisyan nan devwa erozif nan yon pri inisyal ki pi wo, epi li pa nesesè pou sèvis sèvis piblik pwòp.
Tablo konparezon kalite plak orifis
| Kalite plak | Klasifikasyon prensipal | Sèvis tipik | Pwensipal fòs | Limit prensipal la |
|---|---|---|---|---|
| Konsantrik (estanda) | Bore jeyometri, kwen byen file | Netwaye likid, gaz, vapè | Senp, egzat, konplètman estanda | Ploge ak mete nan sèvis sal oswa abrazif |
| Eksantrik | Pozisyon raz | Likid sal, gaz mouye, kondansasyon-liy ki gen tandans | Kite solid oswa likid transfè pase | Oryantasyon se kritik |
| Segmantal | Bore jeyometri | Sispansyon, sediman, kouran fib | Evite depozisyon anba ak bouche | Aplikasyon-dimansyon espesifik |
| Kwen kadran | Konsepsyon kwen Inlet | Likid gluan pwòp, vitès ki ba | Koyefisyan ki estab nan nimewo Reynolds ki ba | Pa pou gwo solid; Re bann spesifik |
| Antre konik | Konsepsyon kwen Inlet | Trè gluan oswa trè ba nimewo Reynolds | Pwolonje ranje ki ba ki ka itilize - | Espesyalis; atansyon gwosè obligatwa |
| Orifis restriksyon | Fonksyon | Depresyon presyon, limite koule | Senp, solid kontwòl presyon | Kavitasyon, flache, oswa bri nan gwo gout |
| Anile (bag) | Bore jeyometri | Chwazi koule difisil oswa ki pa -idéal | Tolere kèk solid ak pwofil pòv yo | Mwens estanda ak plis espesyalize |
| Rezistan -mete | Konsepsyon materyèl (nenpòt twou) | Medya abrazif oswa ewozyon | Pi long lavi sèvis ak estabilite | Pi wo pri inisyal |
Gid seleksyon rapid: Ki kalite plak orifis ki adapte likid ou a?
Kòm yon pwen depa, toujou konfime kont gwosè plen, seleksyon anjeneral koule soti nan kondisyon an likid tounen nan style la plak.
| Likid oswa objektif | Kalite plak kòmanse | Poukisa | Fè atansyon |
|---|---|---|---|
| Netwaye likid, gaz, oswa vapè | Konsantrik, kwen byen file | Estanda, byen dokimante, egzat | Mete Edge ak depo sou kouri long |
| Likid sal ak solid limyè oswa kondansasyon | Eksantrik | Offset twou kite solid oswa likid pase | Oryantasyon dwe kòrèk |
| Lisier, boue, fib oswa sediman-chaje | Segmantal | Ouvèti ki ba evite depozisyon anba a | Aplikasyon-dimansyon espesifik |
| Likid gluan pwòp (lwil oliv, siwo) | Kwen kadran | Koyefisyan ki estab nan nimewo Reynolds ki ba | Pa pou gwo solid |
| Trè gluan oswa trè ba nimewo Reynolds | Antre konik | Pwolonje ranje ki ba -re ki ka itilize | Espesyalis, atansyon gwosè |
| Bay presyon oswa limite koule | Orifis restriksyon | Senp, gaya gout presyon | Kavitasyon, flache, bri nan gwo gout |
| Medya abrazif oswa ewozyon | Konstriksyon ki reziste -(nenpòt twou) | Siviv patikil mete | Pi wo pri |
Tablo a se yon pwen depa, pa yon repons final. Pou vapè pwòp ak gaz sèk yon plak konsantrik se chwa abityèl la, ak konpansasyon tanperati ak presyon apwopriye, byenke anpil plant konpare li kont yonvortex vapè mèt koulepou balanse enèji. Pou lè ak gaz pwosesis kote koule mas enpòtan, amèt koule mas tèmikse pafwa yon pi bon anfòm pase yon aparèy DP.
Ki jan yo chwazi bon kalite orifis plak mèt koule
Plak style se sèlman yon pati nan desizyon an. Sekans sa a kenbe seleksyon repete.
Nan seleksyon jaden premye kesyon an se raman fòm plak la. Li se si likid la pwòp ak yon sèl-faz, epi si w ap mezire koule oswa kontwole li. Jwenn de repons sa yo an premye epi pifò nan chwa plak la tonbe pou kont li.
1. Kòmanse ak kondisyon likid la
Si likid la pwòp, yon sèl-faz, epi ki estab, yon plak konsantrik se default pou evalye. Si li sal, solid-pote, oswa kondansasyon-fòme, ale nan inik oswa segmantal. Si li gluan, ale nan kwen kadran oswa antre konik. Prèske tout bagay en depann sou jwenn premye etap sa a dwat.
2. Kont pou Solid, Bul gaz, ak Kondansasyon
Echèk nan jaden klasik se yon plak konsantrik nan yon sèvis kote materyèl kolekte nan plak la, sa ki lakòz ploge, DP bwi, ak drift. Pou likid ki gen solid, yon twou inik plase ba, oswa yon plak segman pou chaj pi lou, kenbe liy lan bale. Pou vapè ak transfere, pozisyon twou a pou kondansasyon drenaj. Nan ti bout tan, matche ak twou a nan tout kote faz nan vle chita.
3. Konsidere Viskozite ak Reynolds Nimewo
Plak -bò byen file yo sipoze koule ajite. Kòm viskozite monte oswa vitès desann epi nimewo Reynolds la desann, relasyon ki genyen ant presyon diferans ak koule vin enstab pou yon kwen kare. Sa a se deklanche pou konsidere kwen kadran oswa plak antre konik ak fikse seri Reynolds aktyèl la opere. PaskeViskozite likid fòtman afekte mezi koule, yo ta dwe apwovizyone dansite, viskozite, tanperati, ak ranje koule pou koyefisyan egzeyat la ka evalye nan kondisyon reyèl olye ke sipoze.
4. Tcheke Pèt Presyon Akseptab
Plak orifis kreye pèt presyon pèmanan, ki se dezavantaj prensipal yo kont kèk lòt teknoloji. Si bidjè tèt ponp lan, enèji COMPRESSOR, oswa yon liy gravite oswa presyon ba-pa ka epaye pèt sa a, yon aparèy ki pi ba-pèt ka genyen. Kantite gout presyon pèmanan akseptab la anvan ou komèt nan yon plak orifis ditou.
5. Konfime Kondisyon Enstalasyon yo
Menm yon plak parfe machin li mal si li enstale mal. Konfime aseen ak en tiyo dwat kouripou rapò beta yo chwazi a ak ekipman ki pi pre a, oryantasyon plak ki kòrèk la ak direksyon koule, bon kalite tapping (bride, kwen, oswa D ak D/2), bon aliyman gasket pou li pa soti nan twou a, pwòp ak kòrèkteman pant liy enpilsyon ak po kondansasyon oswa drenaj ak vantilasyon janm pou vapè ak gaz, ak yon transmetè ranje presyon aktyèl la.
6. Mezi oswa restriksyon koule?
Deside fonksyon an klèman. Si w ap mezire, sèvi ak yon orifis pou mezire ak tout enstriman DP. Si w ap kontwole presyon oswa koule, sèvi ak yon orifis restriksyon ki gwosè pou gout ki nesesè a epi tcheke pou kavitasyon, flache, ak toufe. Pa flou de la.
Done ou bezwen anvan gwosè yon mèt koule plak orifis
Kèlkeswa style la, gwosè ak site founisè bezwen yon seri done ki konsistan. Lè w voye enfòmasyon sa yo davans, evite re-sitasyon ak move-dimansyon:
- Kalite likid ak faz (likid, gaz, vapè, tandans miltifaz)
- Dansite nan kondisyon fonksyònman
- Viskozite nan tanperati opere
- Presyon opere ak konsepsyon
- Tanperati opere ak konsepsyon
- Minimòm, nòmal, ak maksimòm ranje koule
- Materyèl tiyo, orè, ak anndan dyamèt
- Kontni solid ak gwosè patikil apwoksimatif
- Pèt presyon pèmanan akseptab
- Egzije presizyon ak turndown
- Oryantasyon enstalasyon ak kouri dwat ki disponib
- Kit objektif la se mezi oswa restriksyon koule
Avèk sa yo, yon enjenyè enstriman ka ranje rapò beta, dyamèt twou, materyèl plak, kalite tapping, ak ranje transmetè, epi konfime si yon plak orifis se menm pi bon aparèy prensipal la. Si ou vle yon konparezon pi laj anvan sa, gade konsèy jeneral souchwazi yon mèt koule apwopriye.
Estanda ak referans Jeni
De estanda entènasyonal jete pi fò konsepsyon plak orifis ak itilizasyon. Site yo se fason ki pi senp pou kenbe yon seleksyon defann olye ke senpleman plauzib.
- ISO 5167se yon seri sis-pati ki kouvri jeyometri ak enstalasyon ak kondisyon fonksyònman aparèy presyon-diferans.ISO 5167-2:2022espesyalman adrese plak orifis yo itilize ak bride, kwen, oswa D ak D/2 tapping pou yon sèl-faz, subsonik, plen-koule tiyo. Miyò, li pa kouvri tiyo anba 50 mm oswa pi wo a 1000 mm dyamèt entèn, ni nimewo Reynolds ki anba a 5000, epi li pa kouvri vena kontra oswa tiyo tiyo.
- ASME MFC-3M, Mezi koule likid nan tiyo lè l sèvi avèk orifis, bouch, ak venturi, bay jeyometri a ak metòd pou itilize pou aparèy prensipal sa yo nan konduit fèmen ki kouri plen.
Pou kontè gaz natirèl espesyalman, AGA Report No . 3 (API 14.3) se referans òdinè. Fichye dimensionnement manifakti ak fich done pwosesis pwojè ou a ranpli foto a. Si yon plak pwopoze a tonbe andeyò ranje estanda yo, tankou yon twou ki piti anpil, yon nimewo Reynolds ki ba anpil, oswa yon jeyometri ekzotik, trete li kòm yon espesyal kalibre olye ke yon aparèy estanda ki pa kalibre.
Enstalasyon ak antretyen: Pwoblèm jaden komen
Fyab alontèm -se sitou sou sistèm segondè a ak kwen plak la, pa fòm nan twou. Pwoblèm jaden renouvlab yo se:
- Branche liy enpilsyon ak fouling tiyo.Kòz ki pi komen nan move presyon diferans. Kenbe tappings klè ak liy enpilsyon pwòp tèt ou-drenaj.
- Kwen byen file-chire ak ewozyon.Yon kwen awondi oswa nicked ogmante koyefisyan egzeyat la ak patipri lekti a, kidonk enspekte kwen an nan devwa abrazif oswa sal.
- Jesyon kondansasyon sou vapè.Sèvi ak po kondansasyon ak oryantasyon tiyo kòrèk pou transmetè a wè yon janm likid ki estab.
- De-bri faz.Gaz ki bloke nan yon liy likid, oswa likid nan yon liy gaz, deranje lekti a; bon vantilasyon ak janm drenaj anpeche li.
- Transmetè drift ak ranje.Peryodik zewo chèk ak kalibrasyon kenbe presizyon nan spesifikasyon. Menm swen an aplike aantretyen transmetè presyon woutin.
Mete entèval enspeksyon an pa likid la. Plak sèvis piblik pwòp yo ka kouri entèval long, pandan y ap sèvis abrazif oswa fouling bezwen atansyon pi pre.
Lè yon plak orifis pa ka pi bon chwa a
Yon plak orifis pa toujou bon aparèy prensipal la. Konsidere altènativ yo lè pèt presyon yo dwe minim, likid la anpil fouling oswa abrazif, ranje koule a trè laj, demann presizyon yo wo, koule a fòtman pulsates, oswa aksè enstalasyon ak antretyen se pòv. Altènativ komen ak kote yo anfòm:
- Tib Venturi ak bouch koulebay pi ba pèt presyon pèmanan pou gwo liy ak sèvis enèji-sansib, pandan y ap toujou baze sou DP-e yo kouvri pa menm fanmi estanda yo.
- Wedge mètyo solid pou gwo-viskozite, sal, ak koule lisier ki pini yon kwen byen file.
- Elektwomayetik (mayetik) mèt kouleofri prèske -zewo pèt presyon epi fè byen sou likid kondiktif, sal oswa korozif, men se pa sou gaz oswa likid ki pa-.
- Mèt koule ultrasons, kit se kole-sou liy, ajoute pèt ki ba ak kostim pwòp ak likid ki sal modere ak gwo tiyo.
- Mèt koule mas Coriolisdelivre koule mas dirèk nan gwo presizyon kote pri a jistifye.
- Mèt Vortex yo se yon opsyon fò pou vapè ak gaz pwòp oswa likid ki gen pèt modere; li ede konprannki jan mèt koule vortex travayanvan konpare.
Koresponn ak teknoloji a kontrent dominan an, kit se pèt presyon, presizyon, fouling, oswa faz, olye ke abitid.
Erè komen lè w ap chwazi yon plak orifis
Kèk erè kont pou enstalasyon orifis ki pi enèvan:
- Trete chak plak kòm ka ranplase.Yon plak estanda ki travay nan sèvis pwòp ka fè mal nan kondisyon sal, gluan, oswa abrazif. Kalite plak la dwe matche ak pwosesis la.
- Konfizyon yon orifis restriksyon ak yon mèt koule.Yon orifis restriksyon kontwole presyon oswa koule; se pa yon aparèy pou mezire kalibre.
- Inyore pèt presyon pèmanan.Plak orifis yo ekonomik men se pa-pèt ki ba. Tcheke gout presyon pèmanan pandan gwosè a.
- Lè w fè oryantasyon mal.Pou plak inik ak segmantasyon pozisyon nan twou se yon pati nan konsepsyon an, ak enstale li mal defèt kalite a chwazi.
- Bliye sistèm segondè a.Kwen an, tapping yo, liy enpilsyon yo, ak transmetè a tout gouvène fyab, kidonk antretyen pa ka yon apre panse.
Kesyon yo poze souvan
Ki kalite prensipal plak orifis yo?
Kalite prensipal yo se konsantrik, inik, segmantal, kwen kadran, antre konik, restriksyon, annulè, ak usure -desen ki reziste. Yo diferan pa jeyometri twou, konsepsyon kwen inlet, fonksyon, oswa estrateji materyèl, ki se poukisa yo pa tout menm kalite chwa.
Ki diferans ki genyen ant plak orifis inik ak segmental?
Yon plak inik gen yon twou wonn konpanse sou yon bò, anjeneral pou likid ki gen solid limyè oswa pou drenaj kondansasyon. Yon plak segman gen yon segman -ouvèti ki gen fòm ki chita byen ba nan twou a pou solid ki pi lou ak lisier. Desen segman jeneralman tolere plis solid pase sa yo inik.
Ki plak orifis yo itilize pou sispansyon?
Yon plak orifis segmental se chwa abityèl pou sispansyon, paske ouvèti ki ba a kite solid yo pase epi redwi depo anba a. Pou sispansyon trè lou oswa abrazif, yon mèt bon rapò sere oswa yon lòt teknoloji ka pi serye pase nenpòt plak orifis.
Èske yon plak orifis apwopriye pou koule vapè?
Wi, plak orifis yo souvan itilize pou vapè. Sèvis vapè mande pou presyon ak konpansasyon tanperati apwopriye, enstalasyon kòrèk, ak manyen kondansasyon, tipikman ak yon chodyè kondansasyon ak oryantasyon tiyo dwat la.
Ki diferans ki genyen ant yon plak orifis ak yon orifis restriksyon?
Yon plak orifis mezire jenere yon siyal presyon diferans ki itilize pou kalkile koule. Yon orifis restriksyon fèt pou diminye presyon oswa limite koule. Yo ka sanble, men objektif konsepsyon yo ak gwosè yo diferan.
Ki plak orifis ki pi bon pou likid gluan?
Plak kwen kadran yo adapte likid pwòp gluan ak nimewo Reynolds ki ba, ak plak antre konik pwolonje ranje sa a nan sèvis menm plis gluan oswa pi ba -. Pou viskozite ekstrèm, mèt deplasman pozitif -souvan depase nenpòt plak orifis.
Ki dezavantaj yon mèt koule plak orifis?
Dezavantaj prensipal la se pèt presyon pèmanan, ki pa ka refè. Plak orifis yo gen tou yon koule limite epi yo sansib a bon jan kalite enstalasyon, mete kwen, ak kondisyon likid.
Konbyen tiyo dwat yon plak orifis bezwen?
Sa depann de rapò beta a ak ekipman ki pi pre yo en tankou viraj, tiyo, ak redukteur. ISO 5167 bay longè dwat yo mande pou chak ka, kidonk figi egzak la ta dwe soti nan estanda a ak layout kanalizasyon ou olye ke yon sèl règ.
Ki done mwen ta dwe bay pou gwosè plak orifis?
Bay kalite likid ak faz, dansite, viskozite, presyon opere ak konsepsyon ak tanperati, koule minimòm, nòmal ak maksimòm, materyèl tiyo ak anndan dyamèt, kontni solid, pèt presyon akseptab, presizyon obligatwa, ak oryantasyon enstalasyon. Sa a pèmèt founisè a ranje twou, rapò beta, materyèl, ak ranje transmetè.
Kouman pou mwen chwazi bon kalite orifis plak la?
Kòmanse ak kondisyon likid la ak fonksyon an. Sèvi ak yon plak konsantrik pou likid pwòp, eksantrik oswa segmantè pou likid sal oswa solid-pote likid, kwen kadran oswa antre konik pou sèvis nimewo Reynolds gluan oswa ba, ak yon orifis restriksyon lè objektif la se rediksyon presyon oswa limite koule olye ke mezi.
Kle Takeaways
Kalite plak orifis dwat la swiv soti nan likid la ak fonksyon an, pa soti nan gwosè a tiyo pou kont li. Plak konsantrik okipe likid pwòp, gaz, ak vapè. Plak eksantrik ak segmantasyon okipe likid sal, kondansasyon, ak lisier. Kadran kwen ak plak antre konik okipe sèvis gluan ak ba Reynolds nimewo. Orifis restriksyon yo fè pati kontwòl presyon ak koule, pa mezi.
Anvan ou komèt, konfime konsepsyon an kont ISO 5167 ak ASME MFC-3M, tcheke pèt presyon pèmanan akseptab la, epi verifye enstalasyon an ak aranjman tapping. Lè sa a, voye seri done pwosesis konplè a pou plak la ka gwosè kòrèkteman. Si likid la se fouling, abrazif, gluan, oswa ranje koule a trè laj, konpare yon plak orifis kont pi ba-pèt oswa teknoloji altènatif anvan default nan plak la pi bon mache estanda.
